E’ possibile aggiungere delle cannule personalizzate in RealGUIDE?

Per poter aggiungere una cannula personalizzata in RealGUIDE:

• Aprire un progetto in RealGUIDE;

• Cliccare sull’icona Impostazioni, in alto a destra dello schermo;

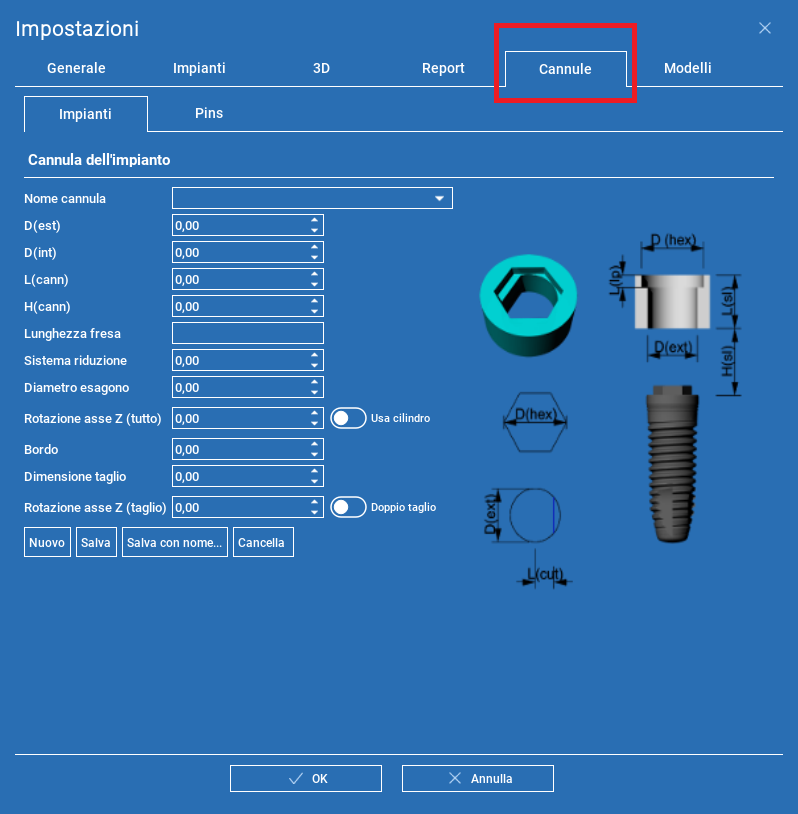

• All’apertura della schermata successiva, cliccare sulla sezione Cannule:

La dichiarazione delle cannule in RealGUIDE è parametrica, pertanto si dovrà completare la schermata qui sopra con le misure richieste.

RealGUIDE è in grado di gestire cannule a corpo cilindrico con uno o due lati piatti paralleli e una battuta superiore cilindrica oppure esagonale (non sempre presente).

Le operazioni possibili da questa schermata sono:

• Cliccare su Nuovo, inserire il nome della cannula personalizzata, quindi i parametri della stessa. Cliccare su Salva per memorizzarla nel PC locale;

• Inserire immediatamente i parametri della cannula, cliccare su Salva con nome ed inserire il nome della cannula;

• Selezionare una cannula dal menù a tendina, quindi cliccare su Cancella per rimuoverla completamente dal database di cannule locale;

• Selezionare una cannula dal menù a tendina, modificare un parametro e quindi cliccare su Salva.

NB Il software deve essere riavviato per poter selezionare le cannule inserite.

Ecco una legenda dei parametri di base che consigliamo di utilizzare per la dichiarazione di una cannula personalizzata:

• D(est): diametro esterno della cannula [mm]

• D (int): diametro interno della cannula [mm]

• L (cann): altezza totale della cannula [mm], corpo + battuta;

• H (cann): offset della cannula [mm], ovvero la distanza tra la platform implantare a livello dell’osso e il fondo della cannula stessa;

• Diametro esagono: diametro della battuta superiore della cannula [mm] (se la battuta è esagonale, inserire il diametro del cerchio circoscritto all’esagono stesso)

• Rotazione asse Z (tutto): angolo di rotazione della cannula [°] per allinearla correttamente alla piattaforma implantare;

• Usa cilindro: abilitare l’opzione se la battuta superiore della cannula è di forma cilindrica;

• Bordo: altezza della sola battuta [mm]

• Dimensione taglio: distanza tra il punto medio del lato piatto sul corpo della cannula e il centro della sua sezione circolare [mm]

• Rotazione asse Z (taglio): angolo di rotazione [°] del solo corpo della cannula per allinearlo correttamente rispetto alla battuta ESAGONALE (il lato piatto del corpo della cannula può essere orientato sul vertice o sul lato dell’esagono della battuta)

I seguenti parametri avanzati sono dedicati ad utenti esperti del software RealGUIDE (ne sconsigliamo l’utilizzo agli utenti base). Si utilizzano in caso di cannule con offset variabili in funzione sia delle lunghezze delle frese disponibili nel kit sia delle lunghezze implantari.

Se si usano questi parametri, lasciare vuoto il campo H(cann): RealGUIDE calcolerà in automatico l’offset opportuno per la cannula in funzione della lunghezza della fresa e della lunghezza implantare selezionati:

• Lunghezza fresa: inserire tutte le lunghezze delle frese disponibili [mm] separate da punto e virgola (;) senza spazi;

• Sistema di riduzione: inserire l’altezza del cucchiaio di riduzione [mm] solo se presente nel kit cui la boccola da aggiungere è dedicata. Questo parametro serve a RealGUIDE per calcolare correttamente gli offset.

ATTENZIONE: fare sempre riferimento ai documenti ufficiali del produttore, sia per quanto riguarda le misure delle cannule, sia per quanto riguarda il kit chirurgico che si intende utilizzare.

3DIEMME non si assume la responsabilità per eventuali errori commessi dall’utente nell’inserimento dei parametri delle cannule personalizzate.
